Установить накладной доводчик можно по монтажному шаблону 1:1 из комплекта. Сначала проверьте, что дверное полотно свободно ходит, затем определите направление открывания двери — от него зависит схема крепления корпуса и тяги. Закрепите корпус, выставьте тягу по инструкции и отдельно настройте скорость закрывания двери и дохлоп. Не сверлите дверь без шаблона и не выкручивайте регулировочные винты доводчика полностью.
Как устроен дверной доводчик
Дверной доводчик — пружинно-гидравлический механизм, который после открывания возвращает дверное полотно в закрытое положение с контролируемой скоростью. Основные детали: корпус доводчика, в котором находится гидравлический механизм и вал, рычажная тяга или штанга (в зависимости от конструкции), монтажная пластина и регулировочные винты на торце корпуса.
Доводчики делят по классам EN1–EN7: чем выше класс, тем большую массу и ширину дверного полотна механизм способен закрывать. Перед покупкой и монтажом сверьте класс EN конкретной модели с весом и габаритами вашей двери — это указано в паспорте устройства.
| Параметр двери | На что влияет |
|---|---|
| Масса полотна | Требуемый класс EN и мощность доводчика |
| Ширина полотна | Требуемый класс EN; длина рычажной тяги зависит от модели доводчика |
| Материал (металл, дерево, ПВХ-профиль) | Тип крепежа |
| Расположение (уличная / межкомнатная дверь) | Выбор схемы монтажа механизма |
Что понадобится для установки доводчика на дверь
Перед монтажом соберите: дрель или шуруповёрт, свёрла под материал двери и коробки, отвёртки под регулировочные винты, рулетку, карандаш, уровень и сам монтажный шаблон 1:1 из комплекта. Крепёж обычно идёт в комплекте и должен соответствовать материалу двери; для металлической или противопожарной двери уточните тип крепежа по инструкции и паспорту изделия — самостоятельная замена на нестандартные саморезы на сертифицированных узлах не допускается.
Прежде чем брать инструмент, проверьте дверь отдельно от доводчика:
- дверное полотно свободно ходит без заеданий;
- петли не тугие и не разболтаны;
- полотно не задевает коробку и не перекошено;
- замок и защёлка работают штатно;
- класс EN доводчика соответствует массе и ширине двери.
Доводчик не компенсирует неисправность двери. Если полотно и без механизма идёт тяжело или задевает коробку, сначала устраните эту проблему — иначе после установки дверь всё равно будет закрываться неправильно, и регулировочными винтами это не исправить.
Отдельно решите, где физически разместить механизм. Для уличной входной двери корпус доводчика по возможности располагают со стороны помещения, а не улицы — это защищает механизм от осадков и перепадов температуры.
Как выбрать место и схему установки
Это ключевая развилка, от которой зависит вся дальнейшая разметка. Схема монтажа привязана к направлению открывания двери, а не к её материалу или размеру:
| Направление открывания | Схема | Где корпус | Где рычажная тяга |
|---|---|---|---|
| «На себя» (дверь открывается в вашу сторону) | Схема А | На дверном полотне, с петлевой стороны | Крепится к коробке или притолоке сверху |
| «От себя» | Схема Б | На коробке или притолоке | Крепится к дверному полотну |
Перед разметкой физически приложите корпус и рычаг к двери без сверления и убедитесь, что рычаг не упрётся в наличник или откос при полном открывании — на некоторых узких проёмах это ограничивает выбор схемы.
Как разметить дверь и подготовить отверстия для крепления
Не сверлите отверстия, пока не выполнены проверки ниже. Ошибка в разметке — необратимая ошибка: перепросверленное отверстие в полотне или коробке замаскировать сложно.
Пять проверок перед первым отверстием:
- Дверь свободно ходит без доводчика.
- Определено направление открывания и выбрана схема — А или Б.
- Шаблон приложен нужной стороной — не перевёрнут и не зеркален.
- Корпус и рычаг физически помещаются, не задевая наличник и откос.
- После монтажа регулировочные винты останутся доступны для отвёртки.
Зафиксируйте шаблон 1:1 на двери и коробке малярным скотчем, сверьте линию сгиба шаблона с петлевой стороной и только затем накерните точки крепления через сам шаблон — не «на глаз» и не по общим размерам от края двери. Заводской шаблон точнее любых усреднённых значений в сантиметрах, поэтому ориентируйтесь именно на него.

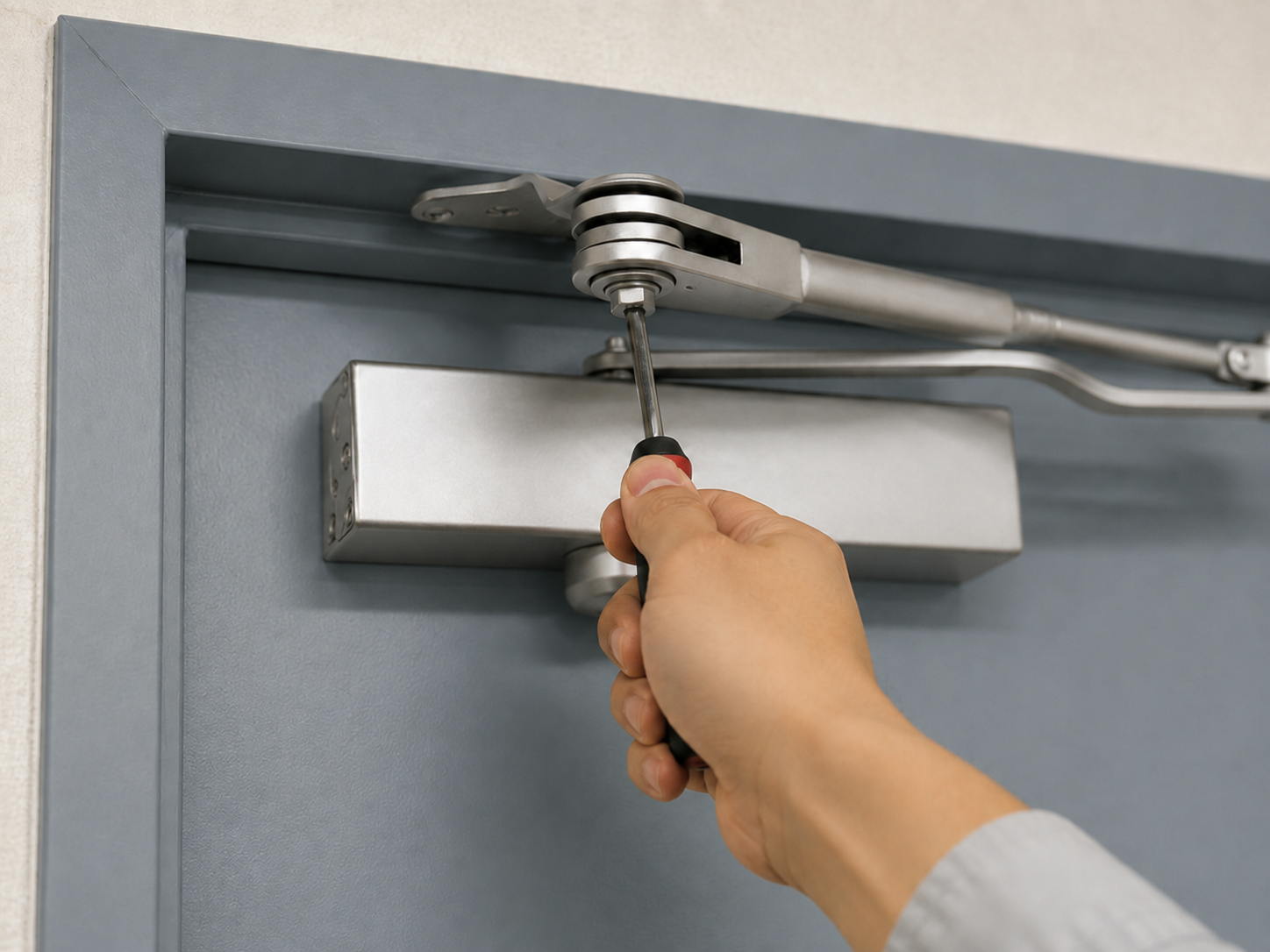

Как правильно устанавливать доводчики на дверь: пошаговая инструкция
- Закрепите монтажную пластину или корпус согласно выбранной схеме. Затяните крепёж без перекоса. Типичная ошибка — закрутить корпус так, что после сборки к регулировочным винтам не подобраться отвёрткой.
- Закрепите ответную часть тяги на коробке или на полотне — в зависимости от схемы. Контроль: тяга не должна провисать и не должна быть натянута с перекосом.
- Соедините рычаг с корпусом. При полностью закрытой двери рычажная тяга должна встать перпендикулярно дверному полотну — это ключевая проверка геометрии. Если угол заметно отличается от прямого, дверь либо не будет доходить до конца, либо станет закрываться рывками.
- Проверьте свободный ход — откройте и закройте дверь вручную несколько раз, прежде чем включать регулировку. Убедитесь, что рычаг нигде не задевает наличник, откос или дверную ручку.
- Затяните весь крепёж окончательно и только теперь переходите к настройке скорости.
Как отрегулировать доводчик после установки
Дохлоп — финальная фаза закрывания, когда дверь проходит последние градусы хода и должна надёжно защёлкнуться. У большинства моделей за неё отвечает отдельный регулировочный винт, отличный от винта основной скорости.
Закрывание двери условно делится на две фазы: основной ход — от угла открывания примерно до 15°, и дохлоп — последние примерно 15° до полного закрытия. Настраивать их нужно раздельно:
- Основная скорость. Откройте дверь на угол около 90° и отпустите. Ориентир — плавное, равномерное движение без рывков на всём основном ходу; если дверь долетает слишком резко, скорость нужно снизить, точный диапазон времени сверяйте с инструкцией конкретной модели.
- Дохлоп. Отдельным винтом отрегулируйте последние градусы хода так, чтобы дверь надёжно защёлкивалась, но не била по коробке.
- Полный цикл. Повторите открывание-закрывание два-три раза подряд и убедитесь, что результат стабилен, а не случаен.
Крутите регулировочные винты небольшими шагами — не больше чем на пол-оборота за одну проверку — и после каждого поворота тестируйте цикл заново. Не выкручивайте винт полностью: ориентировочно безопасный диапазон — один-два оборота от заводского положения, но точный предел для вашей модели указан в инструкции производителя. Полностью выкрученный винт может привести к разгерметизации механизма и утечке масла — в этом случае регулировка уже не поможет, потребуется замена доводчика.
Что универсально, а что зависит от модели.
Универсальный порядок один для всех накладных доводчиков: направление открывания → схема → шаблон → монтаж → проверка геометрии → настройка основного хода → настройка дохлопа.
От модели зависят нумерация регулировочных винтов, допустимый диапазон их вращения, наличие дополнительных функций — например, фиксация двери в открытом положении или ограничение угла открывания, — а также максимально допустимый угол открывания: на некоторых моделях при определённых настройках усилия он ограничен примерно 110°.
Способы проверки работы доводчика
Простой пользовательский тест не требует инструментов: откройте дверь примерно на 90° и отпустите её, наблюдая за циклом закрывания. Дверь должна пройти основной ход плавно, без рывков, а на последних градусах — заметно, но не резко «доходлопнуть» и защёлкнуться с замком. Распространённый ориентир по времени полного цикла — около пяти секунд, но точный показатель для конкретной модели сверяйте с её инструкцией.
Повторите тест два-три раза при разной начальной степени открывания — например, на 45° и на 90°, — чтобы убедиться, что регулировка стабильна, а не подобрана под один конкретный угол. Проверьте также, что дверь не оставляет зазора у защёлки и не бьёт по коробке в момент полного закрытия.
Частые ошибки при установке
Прикрутили доводчик, а дверь стала работать хуже? Не спешите крутить оба винта подряд — сначала определите симптом по таблице ниже.
| Симптом | Сначала проверить | Вероятная причина | Что делать |
|---|---|---|---|
| Дверь хлопает | Винт основной скорости | Слишком быстрый основной ход | Уменьшить скорость небольшими шагами |
| Удар в конце хода | Винт дохлопа | Слишком быстрая финальная фаза | Отрегулировать винт дохлопа |
| Не защёлкивается | Дохлоп и работу замка | Недостаточная скорость финальной фазы или проблема защёлки | Скорректировать дохлоп, проверить защёлку отдельно |
| Не доходит до коробки | Петли, перекос полотна, трение | Проблема может быть не в доводчике, а в самой двери | Сначала устранить сопротивление хода двери |
| Закрывается рывками | Крепление и геометрию тяги | Перекос монтажа или неверный угол тяги | Проверить, что тяга при закрытой двери стоит перпендикулярно полотну |
| Появилось масло на корпусе | Степень выкручивания регулировочных винтов | Возможная разгерметизация механизма | Прекратить регулировку, обратиться за заменой узла |
Комментарий монтажника: если дверь без доводчика сама идёт тяжело или задевает коробку, сначала исправьте саму дверь. Регулировка доводчика эту проблему не устранит — механизм может лишь маскировать её на короткое время, пока не выйдет из строя раньше срока.
Ещё одна распространённая ошибка — сверлить отверстия без шаблона, «по памяти» с предыдущей установки. Даже похожие на вид доводчики разных производителей часто имеют разное расстояние между точками крепления, поэтому шаблон нужен для каждой новой модели отдельно.
